سپر کوبی چیست + 3 روش اجرا به همراه معرفی انواع سپرهای موجود

سپر کوبی یکی از فرآیند های بسیار مهم در پروژه های عمرانی در شرکت ساختمانی در اصفهان است. به ویژه در پروژه های گود برداری، حفاظت ساحلی، اسکله سازی و تقویت سازه های زیرزمینی سپر کوبی بسیار مهم است. این تکنیک شامل کوبیدن ورقه هایی از جنس فولاد، بتن یا چوب به داخل خاک می باشد. دلیل انجام سپر کوبی در پروژ های عمرانی و ساختمانی جلوگیری از ریزش دیواره ها و پایداری محل حفاری یا سازه است. با توجه به اهمیت روزافزون پروژه های عمرانی در مناطق شهری شرکت ساختمانی در اصفهان توجه زیادی برای درک صحیح فرآیند سپر کوبی قائل است.

فهرست تصاویر

سپر کوبی 1 پروژه سپر کوبی

سپر کوبی 2 سپر فولادی

سپر کوبی 3 مزایای سپر کوبی

تعریف سپرکوبی

سپر کوبی یکی از روش های پایدارسازی خاک در شرکت ساختمانی در اصفهان است. در این روش ورقه هایی از مصالح مختلف نظیر فولاد، بتن یا چوب، به صورت عمودی و در کنار یکدیگر در زمین کوبیده می شوند. این سپر ها، با قفل شدن در یکدیگر، یک دیواره ی پیوسته و مقاوم در برابر فشارهای جانبی خاک و آب زیرزمینی ایجاد کنند. هدف سپر کوبی جلوگیری از ریزش دیواره ها در حفاری های عمیق، کنترل نشت آب، و ایجاد حائل مطمئن در پروژه هایی است که پایداری خاک اهمیت حیاتی دارد. این روش نه تنها در پروژه های شهری مانند مترو و تونل سازی، بلکه در پروژه های ساحلی و سازه های دریایی نیز کاربرد دارد.

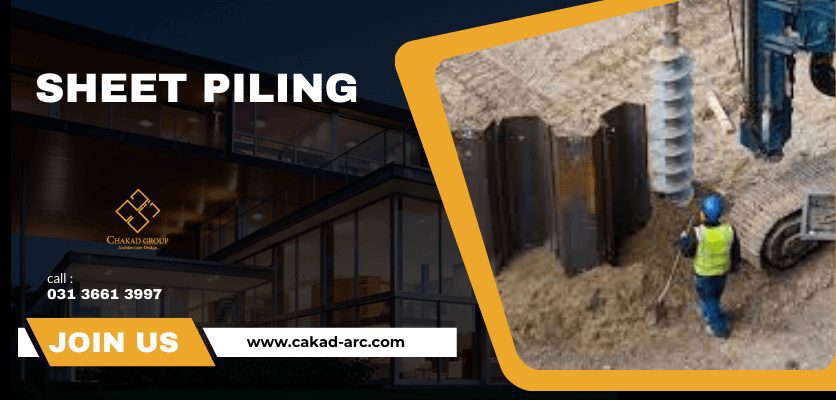

سپر کوبی 1 پروژه سپر کوبی

روش های اجرای سپرکوبی

سپر کوبی با استفاده از دستگاه‌ های خاصی مانند چکش کوبنده، ویبره هیدرولیکی یا دستگاه فشار استاتیکی انجام می‌شود. انتخاب روش مناسب برای انجام سپر کوبی بستگی به نوع خاک، عمق مورد نظر، نوع سپر و شرایط محیطی خواهد داشت. فرآیند سپر کوبی یا شیت پایل کوبی به سه روش چکش ضربه ای، روش ارتعاشی و روش فشار استاتیکی انجام می گیرد. در ادامه مطلب به هر کدام از روش های نام برده در این بخش به تفضیل خواهیم پرداخت.

روش چکش ضربه ای (Impact Hammer)

در این روش، سپر ها با استفاده از یک چکش بزرگ به صورت ضربات پی در پی به داخل زمین کوبیده می شوند. این چکش ها می توانند دیزلی، هیدرولیکی یا پنوماتیکی باشند و انرژی لازم برای فرو رفتن سپر به خاک را تأمین می کنند. مزایای این روش قدرت بالا برای نفوذ در خاک متراکم، مناسب برای سپر فولادی سنگین و کاربردی در پروژه های بزرگ و عمیق است. معایب این روش هم شامل صدای زیاد و لرزش شدید، آلودگی صوتی و مزاحمت برای مناطق مسکونی و احتمال آسیب به سازه های مجاور است.

روش ارتعاشی (Vibratory Hammer)

در این روش از دستگاه هایی استفاده می شود که با ایجاد ارتعاشات عمودی یا افقی، اصطکاک بین سپر و خاک را کاهش می دهد. این کار باعث فرو رفتن سپر در زمین خواهد شد. به این دستگاه ها «ویبره کوب» یا «ویبروهمر» می گویند. مزایایی این روش سرعت اجرای بالا، صدای کمتر نسبت به چکش ضربه ای، مناسب برای خاک نرم تا نیمه متراکم و کارایی بالا است. از معایب آن هم قدرت کمتر نسبت به چکش ضربه ای، کارایی سخت در خاک و امکان خروج مجدد سپر از خاک در اثر ارتعاش است.

روش فشار استاتیکی (Static Press-in Method)

در این روش، سپر با استفاده از نیروی یکنواخت و پیوسته (بدون ضربه یا لرزش) به داخل زمین فشار داده می شود. این روش معمولاً با دستگاه هایی به نام Silent Piler  یا Hydraulic Press-in  انجام می شود. از جمله مزایا بدون لرزش و آلودگی صوتی و مناسب برای مناطق حساس مانند بیمارستان ، بنای تاریخی و مسکونی می باشد. همچنین ایمن برای سازه های مجاور و مناسب برای خاک های نرم تا نیمه سخت هم هست. معایب این روش هم شامل هزینه بالاتر، سرعت اجرای کمتر و نیاز به نیروی متخصص و دستگاه خاص است. همچنین محدودیت اجرای سپر سنگین در خاک بسیار متراکم هم از این جمله اند. در زیر نکات مهم در انتخاب روش اجرا آمده است.

انواع سپر ها

سپر هایی که در عملیات سپر کوبی به کار می روند، بر اساس نوع پروژه، شرایط محیطی و ویژگی های خاک، طبقه بندی می شوند. سپر های فولادی، از ورقه های فولادی ساخته می شوند و دارای مقاومت بسیار بالا در برابر فشارهای جانبی خاک و آب هستند. همچنین، طراحی آن ها به گونه ای است که امکان اتصال محکم و دقیق میان قطعات فراهم می شود. سپرهای فولادی قابلیت استفاده ی چندباره دارند و به همین دلیل در پروژه های بزرگ، دائمی و عمیق ترجیح داده می شوند.

سپر کوبی 2 سپر فولادی

سپر های بتنی، معمولاً به صورت پیش ساخته در کارخانه تولید می شوند و در محل پروژه نصب می گردند. با وجود وزن بالا، مقاومت مناسبی مقابل خوردگی و شرایط مرطوب دارند و به همین دلیل در پروژه های ساحلی و مناطق مرطوبت کاربردی هستند. با این حال، استفاده از آن ها نیازمند تجهیزات خاص برای حمل و نصب است. سپر های چوبی نیز در پروژه های موقت یا سبک به کار می روند و بیشتر در عمق کم یا خاک نرم مورد استفاده اند. مزیت اصلی آن ها در دسترسی آسان و هزینه ی پایین تر است. اما به دلیل ضعف در برابر فشار زیاد و پوسیدگی، عمر مفید کوتاهی دارند و برای پروژه های دائمی مناسب نیستند.

کاربردهای سپرکوبی

یکی از اصلی ترین کاربرد های سپرکوبی، ایمن سازی دیواره های گود در پروژه های ساختمانی و عمرانی است. زمانی که قرار است زیرزمین، پارکینگ، یا تونلی حفر شود، باید از ریزش دیواره های خاکی جلوگیری شود. سپرکوبی به عنوان یک دیوار موقت یا دائم، مانع فروپاشی خاک در اطراف گود می شود. در مناطقی که سطح آب زیرزمینی بالاست یا خاک دارای رطوبت زیاد است، خطر نفوذ آب به داخل حفاری ها یا سازه ها وجود دارد. در این حالت، سپرکوبی مانند یک سد عمودی در برابر آب عمل می کند و از ورود آن به داخل محوطه ی کاری جلوگیری می کند.

در پروژه های بندری و ساحلی، سپرکوبی به عنوان دیوار نگهدارنده در برابر فشار جانبی آب و حفاظت از سواحل مورد استفاده قرار می گیرد. سپر ها در این شرایط معمولاً از جنس فولاد ضدزنگ یا بتن مقاوم در برابر آب شور هستند. در عملیات حفاری تونل یا احداث خطوط مترو، سپرکوبی برای تثبیت خاک اطراف و جلوگیری از نشست کاربرد دارد. گاهی اوقات نیز به عنوان بخشی از سیستم نگهدارنده موقت تا زمان اجرای سازه ی نهایی مورد استفاده قرار می گیرد. در هنگام نصب خطوط لوله در مسیر های پرخطر یا مجاور سازه های حساس، از سپرکوبی برای محافظت از لوله ها در برابر فشار خاک یا ریزش ااستفاده می شود.برای کسب اطلاعات بیشتر به chakad-arc مراجعه نمایید.

مزایا و معایب سپرکوبی

امروزه مزایای روش سپر کوبی در پروژه های عمرانی آن را به یکی از تکنیک های محبوب در مهندسی ژئوتکنیک تبدیل کرده است. از جمله مزایای اصلی سپر کوبی می توان به سرعت بالای اجرا و امکان نصب در فضاهای محدود شهری اشاره کرد. همچنین قابلیت استفاده مجدد از سپر های فلزی، کاهش میزان خاک برداری و افزایش ایمنی محیط کار نیز از این جمله اند. به علاوه این روش قابلیت کنترل نشت آب را دارد که در پروژه های زیرزمینی یا ساحلی بسیار مهم است.

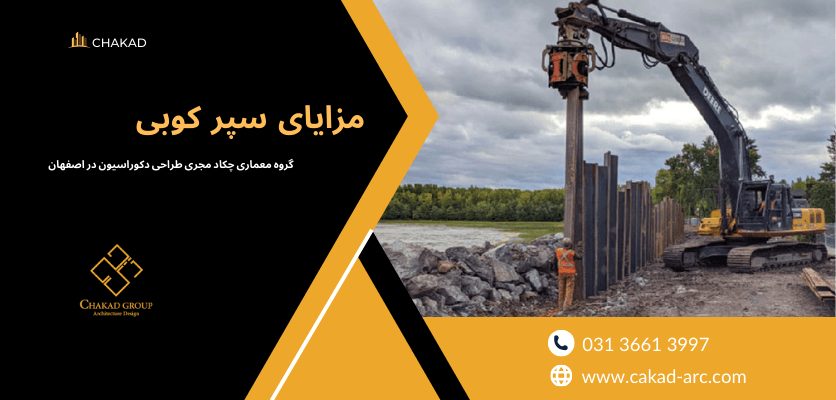

سپر کوبی 3 مزایای سپر کوبی

با این حال، سپرکوبی معایبی نیز دارد که باید مورد توجه قرار گیرد. یکی از مهم ترین معایب آن، ایجاد لرزش و صدای زیاد در حین اجرای عملیات به ویژه در مناطق مسکونی است. همچنین، هزینه بالای تهیه سپرهای فلزی و نیاز به ماشین آلات خاص از دیگر چالش های این روش به شمار می آیند. در زمین های سنگی یا خیلی سخت، اجرای سپرکوبی ممکن است با دشواری های زیادی مواجه شود یا حتی غیرممکن باشد. بنابراین، تحلیل دقیق شرایط زمین و ارزیابی فنی و اقتصادی پیش از انتخاب این روش، ضروری است.

نتیجه گیری
سپر کوبی به عنوان یکی از روش های مؤثر برای پایدارسازی خاک و کنترل آب های زیرزمینی، نقشی کلیدی در موفقیت پروژه های عمرانی دارد. همچنین سپر کوبی یکی از تکنیک‌ های کلیدی در مهندسی ژئوتکنیک است که به دلیل مزایای فراوان بسیار مورد استفاده واقع شده است. انتخاب صحیح نوع سپر، روش اجرا و بررسی شرایط زمین شناسی و محیطی از عوامل مهم در اجرای موفق سپر کوبی یا شیت پایل هستند. با رشد ساخت و ساز در مناطق حساس، نیاز به دانش فنی و استفاده از روش نوین سپر کوبی بیش از گذشته احساس می شود. در این راستا گروه معماری چکاد آماده ارائه خدمات در این زمینه می باشد.

سه سوال اساسی از متن همراه با پاسخ:

سپرکوبی چیست؟
سپرکوبی فرآیندی است که در آن ورقه هایی از فولاد، بتن یا چوب به داخل خاک کوبیده می شوند تا از ریزش دیواره ها و نفوذ آب جلوگیری شود و پایداری خاک تأمین گردد.

چه نوع سپرهایی در سپرکوبی استفاده می شود؟
فولادی برای پروژه های سنگین، بتنی برای مناطق مرطوب و چوبی برای پروژه های سبک و موقت استفاده می شوند.

روش های اصلی اجرای سپرکوبی کدامند؟
شامل سه روش اصلی چکش ضربه ای، ویبره (ارتعاشی) و فشار استاتیکی است که بسته به شرایط پروژه انتخاب می شوند.
