استفاده از سقف یوبوت در پروه های مدرن+ 3 مزیت آن

سقف یوبوت یکی از نوآورانه ترین سیستم های سازه ای است که با هدف کاهش وزن مرده ساختمان و افزایش دهانه های آزاد بدون نیاز به تیر میانی طراحی شده است. این نوع سقف با استفاده از قالب های پلاستیکی توخالی، امکان ساخت دال های بتنی سبک و مقاوم را فراهم می کند و به همین دلیل در پروژه های بزرگ و مدرن بسیار پرکاربرد است. شرکت ساختمانی در اصفهان با بهره گیری از فناوری یوبوت توانسته است پروژه هایی با عملکرد سازه ای بالا و معماری انعطاف پذیر ارائه دهد. همچنین، تجربه اجرای موفق سقف یوبوت توسط شرکت ساختمانی در اصفهان نشان دهنده جایگاه رو به رشد این فناوری در صنعت ساخت وساز ایران است.

فهرست تصاویر:

سیستم سقف توخالی 1 قالب‌های پلاستیکی یوبوت در حال نصب

سیستم سقف توخالی 2بتن‌ریزی یوبوت در یک پروژه بزرگ

سیستم سقف توخالی 3مقایسه یوبوت با سیستم‌های دیگر

معرفی سقف یوبوت و تاریخچه آن

سقف یوبوت نوعی سیستم دال دوطرفه توخالی است که با استفاده از قالب های پلاستیکی سبک طراحی شده و در سازه های مدرن کاربرد گسترده دارد. این سقف با حذف بتن غیرسازه ای از بخش میانی دال، باعث کاهش وزن مرده ساختمان و افزایش دهانه های اجرایی می شود. شرکت ساختمانی در اصفهان با به کارگیری این تکنولوژی توانسته عملکرد لرزه ای و اقتصادی پروژه های خود را بهبود بخشد. از ویژگی های مهم سقف یوبوت می توان به کاهش تعداد ستون ها، کاهش مصرف مصالح و ایجاد فضاهای معماری بازتر اشاره کرد. این سیستم برای پروژه های بزرگ و نیازمند دهانه های وسیع بسیار مناسب است.

تاریخچه سقف یوبوت به اواخر دهه ۱۹۹۰ میلادی بازمی گردد؛ زمانی که مهندسان ایتالیایی در پی یافتن راه حلی برای سبک سازی دال های بتنی بودند. شرکت Daliform Group در ایتالیا به عنوان نخستین تولیدکننده قالب های یوبوت شناخته می شود و نقش مهمی در توسعه این فناوری ایفا کرده است. استفاده از قالب های پلی پروپیلن بازیافتی در طراحی این سقف، آن را به گزینه ای پایدار از نظر زیست محیطی تبدیل کرده است. پس از موفقیت در اروپا، کشورهای مختلفی از جمله ایران این سیستم را پذیرفتند.

با گذر زمان، سقف یوبوت در پروژه های متعددی در ایران به کار گرفته شد و عملکرد مطلوبی از خود نشان داد. افزایش آگاهی مهندسان و طراحان نسبت به مزایای فنی و اقتصادی این سقف، باعث گسترش کاربرد آن در ساختمان های مسکونی، تجاری و صنعتی شد. مزایای این سیستم مانند کاهش وزن سازه، حذف تیرهای آویزدار و بهبود عایق بندی صوتی و حرارتی، موجب استقبال گسترده گردیده است. امروزه دوره های آموزشی تخصصی متعددی برای اجرای درست سقف یوبوت در کشور برگزار می شود تا کیفیت و استاندارد اجرای آن در پروژه های بزرگ تضمین گردد.

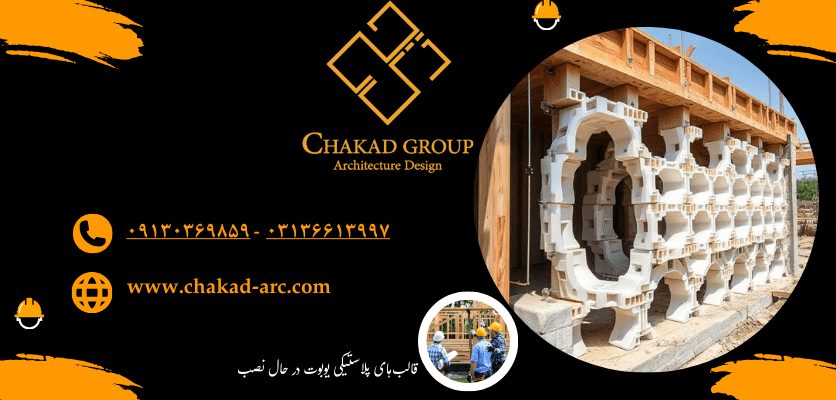

سیستم سقف توخالی 1 قالب‌های پلاستیکی یوبوت در حال نصب

اجزای تشکیل دهنده سقف یوبوت

اجزای تشکیل دهنده سقف یوبوت به گونه ای طراحی شده اند که ضمن کاهش وزن دال، عملکرد سازه ای مناسبی را فراهم کنند. مهم ترین جزء این سیستم، قالب های پلاستیکی توخالی هستند که معمولاً از جنس پلی پروپیلن بازیافتی ساخته می شوند. این قالب ها به صورت ماژولار در دو لایه قرار می گیرند و فضای بین آن ها با بتن پر می شود. علاوه بر قالب، آرماتورهای فوقانی و تحتانی، شبکه بندی منظم و دقیق دارند تا انتقال نیروها و مقاومت خمشی دال تضمین شود. فاصله گذاری و چیدمان صحیح قالب ها نقش تعیین کننده ای در عملکرد سازه ای سقف دارد.

در کنار قالب ها و میلگردها، بتن نیز نقش کلیدی در عملکرد یوبوت ایفا می کند. برای اجرای صحیح این سیستم، ابتدا یک لایه بتن در زیر قالب ها ریخته می شود تا قالب ها در جای خود تثبیت شوند. سپس قالب ها چیده شده و آرماتورگذاری نهایی انجام می شود. در مرحله دوم بتن ریزی، فضای اطراف و بالای قالب ها پر می شود و دال به شکل یکپارچه تشکیل می گردد. در برخی موارد از اسپیسرها برای تنظیم ارتفاع دقیق قالب ها استفاده می شود. تمام اجزا باید طبق نقشه های اجرایی و آیین نامه ها اجرا شوند تا باربری مناسب، کنترل خیز و عملکرد لرزه ای سقف تضمین شود.

مزایا و معایب سقف یوبوت

سقف یوبوت مزایای قابل توجهی دارد که آن را به گزینه ای مطلوب برای پروژه های بزرگ تبدیل کرده است. از جمله این مزایا می توان به کاهش وزن مرده سازه، افزایش دهانه های بدون ستون، کاهش مصرف بتن و میلگرد و بهبود عایق صوتی و حرارتی اشاره کرد. همچنین نبود تیرهای آویزدار موجب انعطاف پذیری بیشتر در طراحی معماری داخلی می شود. با این حال، معایبی نیز در اجرای این سقف وجود دارد؛ مانند نیاز به نیروی متخصص، حساسیت بالا در اجرای قالب ها، احتمال جابجایی قالب ها در بتن ریزی و هزینه اولیه نسبتاً بالاتر. رعایت دقیق نکات اجرایی و استفاده از تیم مجرب، می تواند معایب یوبوت را تا حد زیادی کاهش دهد.

سیستم سقف توخالی 2بتن‌ریزی  یوبوت در یک پروژه بزرگ

کاربردهای سقف یوبوت در پروژه های مختلف

سقف یوبوت به دلیل ویژگی های فنی و معماری منحصربه فرد، در پروژه های متنوعی قابل استفاده است. این سیستم در ساختمان های مسکونی و ویلایی برای ایجاد فضاهای بازتر و کاهش تعداد ستون ها کاربرد دارد. در پروژه های تجاری، اداری و بیمارستانی نیز به دلیل امکان اجرای دهانه های بزرگ و انعطاف در طراحی داخلی، بسیار محبوب است. همچنین در پارکینگ ها، سالن های چندمنظوره، یوبوت گزینه ای مناسب برای حذف ستون های مزاحم و افزایش کارایی فضا محسوب می شود. شرکت چکاد از این سیستم در برخی پروژه های خاص خود بهره گرفته و توانسته نتایج مطلوبی از نظر کارایی سازه ای و پاسخ به نیازهای معماری مدرن به دست آورد.

استفاده از سقف یوبوت در پروژه های صنعتی و زیرساختی نیز رو به افزایش است. در سوله ها، کارخانه ها و انبارها، این سیستم امکان اجرای دال های مقاوم با وزن کمتر را فراهم می سازد. همچنین در پروژه های عمومی مانند ایستگاه های مترو، فرودگاه ها و پل های سبک، به دلیل نیاز به دال های یکپارچه با مقاومت بالا، یوبوت می تواند جایگزین مناسبی برای سیستم های سنتی باشد. انعطاف پذیری بالا در طراحی، کاهش مصالح مصرفی و قابلیت اجرا در شرایط خاص محیطی، دلایل اصلی انتخاب این سیستم هستند. با توجه به رشد نیاز به سازه های سبک و بادوام، کاربرد یوبوت در پروژه های گوناگون، آینده ای روشن در صنعت ساختمان سازی دارد.

کاربردهای سقف یوبوت در پروژه های مختلف

سقف یوبوت به دلیل ویژگی های منحصر به فردی چون کاهش وزن سازه، امکان ایجاد دهانه های بلند و حذف تیرهای میانی، در پروژه های مختلف کاربرد وسیعی دارد. در ساختمان های مسکونی و ویلایی، این سیستم موجب ایجاد فضاهای بازتر و انعطاف پذیری بیشتر در طراحی داخلی می شود. در پروژه های تجاری، بیمارستانی، آموزشی و اداری نیز برای پاسخ به نیاز معماری بدون ستون های مزاحم بسیار مناسب است. همچنین در پارکینگ ها، سوله های صنعتی، مراکز خرید و سالن های چندمنظوره، به علت ظرفیت باربری بالا و عملکرد مطلوب لرزه ای، گزینه ای ایده آل محسوب می شود.

محاسبات سازه ای مربوط به سقف یوبوت

محاسبات سازه ای مربوط به  یوبوت با هدف اطمینان از عملکرد مناسب دال تحت بارهای وارده انجام می شود و نیازمند تحلیل دقیق بر اساس آیین نامه های معتبر است. در این سیستم، به دلیل حذف بتن غیرسازه ای از هسته دال، وزن مرده به طور چشم گیری کاهش می یابد و این عامل نقش مؤثری در کاهش بارهای وارده بر ستون ها و فونداسیون دارد. محاسبه ضخامت دال، قطر و فاصله میلگردها، نحوه چیدمان قالب ها، کنترل خیز مجاز، و بررسی رفتار لرزه ای از جمله موارد مهم در طراحی هستند. استفاده از نرم افزارهای تحلیل سازه مانند ETABS یا SAFE برای مدل سازی دقیق رفتار  یوبوت، الزامی است.

سیستم سقف توخالی 3مقایسه یوبوت با سیستم‌های دیگر

نکات نظارتی و کنترل کیفیت سقف یوبوت

نکات نظارتی و کنترل کیفیت در اجرای سقف یوبوت نقش اساسی در تضمین ایمنی و عملکرد مناسب سازه ایفا می کند. اولین مرحله کنترل، بررسی چیدمان صحیح قالب ها مطابق نقشه های اجرایی است تا از جابه جایی آن ها حین بتن ریزی جلوگیری شود. بررسی فواصل آرماتورها، استفاده از اسپیسر مناسب و اطمینان از پوشش بتن کافی از دیگر موارد مهم است. بتن ریزی باید در دو مرحله با رعایت زمان بندی مشخص انجام شود تا پایداری قالب ها و توزیع یکنواخت بتن حاصل گردد. مهندس ناظر موظف است کیفیت مصالح مصرفی، تراکم مناسب بتن و هم راستایی قالب ها را به دقت بررسی کند.

نتیجه گیری

در نتیجه، این سقف به عنوان یک سیستم نوآورانه در صنعت ساختمان سازی، مزایای فراوانی همچون کاهش وزن سازه، افزایش دهانه های بدون ستون و کاهش مصرف مصالح را به همراه دارد. این ویژگی ها باعث شده اند که این سیستم در پروژه های مختلف، از مسکونی گرفته تا صنعتی، کاربرد گسترده ای داشته باشد. شرکت ساختمانی در اصفهان (chakad-arc ) با بهره گیری از این فناوری در پروژه های خود، توانسته است به نتایج مطلوبی از نظر کارایی و اقتصادی دست یابد. سقف یوبوت با اجرای صحیح و رعایت نکات فنی، به گزینه ای مناسب برای پروژه هایی که به دنبال کاهش هزینه ها و افزایش دوام سازه ها هستند، تبدیل شده است.

سوالات متداول

1. 1.سقف یوبوت چه مزایایی دارد؟

سقف یوبوت مزایایی چون کاهش وزن سازه، افزایش دهانه های بدون ستون و بهبود عایق بندی صوتی و حرارتی دارد.

1. 2.کدام شرکت در اصفهان از سقف یوبوت استفاده کرده است؟

شرکت ساختمانی در اصفهان از فناوری سقف یوبوت در پروژه های خود بهره گرفته است.

1. 3.تاریخچه سقف یوبوت به چه زمانی برمی گردد؟

تاریخچه سقف یوبوت به اواخر دهه ۱۹۹۰ میلادی و توسعه آن توسط شرکت Daliform Group در ایتالیا برمی گردد.
