نعل درگاه چیست؟ + 6 نکته طلایی و ضوابط مهم در اجرای انواع آن

نعل درگاه عضوی حیاتی در سازه است که نادیده گرفتن آن خطرات جدی دارد. این تیرک افقی در بالای در و پنجره قرار می گیرد تا بار دیوار فوقانی را تحمل کند. هر شرکت ساختمانی در اصفهان که به اصول مهندسی پایبند باشد، اهمیت این قطعه را می داند. بدون اجرای صحیح آن توسط شرکت ساختمانی در اصفهان، ایمنی پروژه تضمین نمی شود. اگر این عضو نباشد، مصالح بالای بازشو فرو می ریزند. وظیفه آن انتقال بار به ستون ها یا دیوارهای طرفین است. شناخت عملکرد و انواع آن برای تمام مهندسان و سازندگان ضروری است. در این مقاله به بررسی کامل نکات اجرایی و فنی این عضو سازه ای می پردازیم.

فهرست تصاویر

سازه 1 اجرای سازه

سازه 2 دیتیل اجرایی

سازه 3 نمایی از شکست دیوار

نعل درگاه چیست و چه عملکردی دارد؟

انتخاب یک شرکت ساختمانی در اصفهان که به اصول مهندسی پایبند باشد بسیار مهم است. نعل درگاه یا Lintel تیرکی است که بالای درگاه ها نصب می شود. وقتی در دیوار حفره ای ایجاد می شود، تعادل بار به هم می ریزد. آجرهای بالای این حفره دیگر تکیه گاهی ندارند و نیروی جاذبه آنها را به پایین می کشد. این سازه مانند پلی است که بار طبقات بالا و دیوار فوقانی را تحمل می کند. سپس این بار را به دیوارهای کناری بازشو انتقال می دهد. عملکرد آن بر اساس خمش است و باید مقاومت بالایی داشته باشد. مهندسان با مدل سازی بار وارده، سایز تیر را محاسبه می کنند تا از نشست جلوگیری شود.

اهمیت نعل درگاه در مناطق زلزله خیز مانند ایران دوچندان است. در هنگام زلزله، بازشوها نقاط ضعف دیوار هستند و زودتر ترک می خورند. این تیرک با کلاف کردن بالای بازشو، انسجام دیوار را حفظ می کند. این قطعه مانند یک کمربند ایمنی حیاتی برای پنجره عمل می کند. یک نکته کلیدی، داشتن تکیه گاه مناسب یا طول گیرداری است. تیر باید حداقل ۲۰ تا ۳۰ سانتی متر از هر طرف روی دیوار سالم قرار بگیرد. اگر این طول کم باشد، نمی تواند بار را منتقل کند و از جای خود خارج می شود. عدم رعایت این نکته باعث تمرکز تنش و ایجاد ترک های ۴۵ درجه می شود.

انواع نعل درگاه کدام است؟

مهندسان بر اساس نوع سازه و مصالح، انواع نعل درگاه را انتخاب می کنند. رایج ترین مدل، نوع فلزی است که معمولاً از تیرآهن (IPE) ساخته می شود. برای دیوارهای ضخیم، از دو تیرآهن موازی که با تسمه به هم جوش شده اند استفاده می کنند. مزیت فلز سرعت اجرای بالا و مقاومت خمشی عالی است. اما در مناطق مرطوب نیاز به ضد زنگ و پوشش توری مرغی برای گچ کاری دارد. نوع دوم، نعل درگاه بتنی است که در سازه های بتنی و بنایی کاربرد دارد. این مدل به صورت درجا یا پیش ساخته تولید می شود و مقاومت بالایی در برابر آتش و زنگ زدگی دارد.

سازه 1 اجرای سازه

مدل های دیگر شامل چوبی و سنگی هستند که امروزه کمتر کاربرد سازه ای دارند و بیشتر دکوراتیو هستند. چوب مقاومت کمتری دارد و در برابر آتش ضعیف است. مدل سنگی نیز اجرای زمان بری دارد و در معماری سنتی دیده می شود. در سیستم های جدید مانند LSF از تیرهای ترکیبی گالوانیزه استفاده می شود که بسیار سبک هستند. انتخاب نوع نعل درگاه باید بر اساس محاسبات دقیق مهندسی و شرایط پروژه باشد. برای مثال در دهانه های بسیار عریض پنجره، تیرهای فلزی لانه زنبوری عملکرد بهتری دارند زیرا ممان اینرسی بالاتری ارائه می دهند.

نعل درگاه پنجره و چالش های اجرایی

اجرای نعل درگاه پنجره حساسیت های خاص خود را دارد زیرا پنجره ها معمولاً عریض تر هستند. دهانه های عریض به تیری قوی تری نیاز دارند تا وسط آن نشست نکند. نشست تیر باعث گیر کردن لنگه های پنجره و حتی شکستن شیشه ها می شود. بنابراین محاسبه دقیق سایز پروفیل برای “نعل درگاه پنجره” حیاتی است. تراز بودن نیز بسیار مهم است؛ اگر تیر کج باشد، کلاف پنجره دوجداره کج شده و آب بندی آن مختل می شود. نصاب باید با شیلنگ تراز یا لیزر، سطح زیرین را کاملاً تراز کند.چالش دیگر، ایجاد فاصله و بادخور مناسب برای نصب پنجره است. تماس مستقیم پروفیل پنجره با نعل درگاه فلزی می تواند باعث انتقال حرارت شود.

نکات نصب نعل درگاه و استانداردهای فنی

نصب صحیح نعل درگاه با آماده سازی بستر آغاز می شود. سطح دیوار نشیمن باید صاف و محکم باشد و از قرار دادن تیر روی آجر لق پرهیز شود. استفاده از بالشتک بتنی زیر سر تیر برای پخش فشار متمرکز توصیه می شود. نکته دوم، اتصال صحیح این عضو به سازه است. در اسکلت ها، تیر باید به ستون ها یا وال پست ها متصل شود. اتصال تیرک به کلاف های قائم یا وال پست، پایداری دیوار را در برابر نیروهای زلزله تضمین می کند. این اتصالات باید طبق نقشه و با جوشکاری استاندارد انجام شوند.

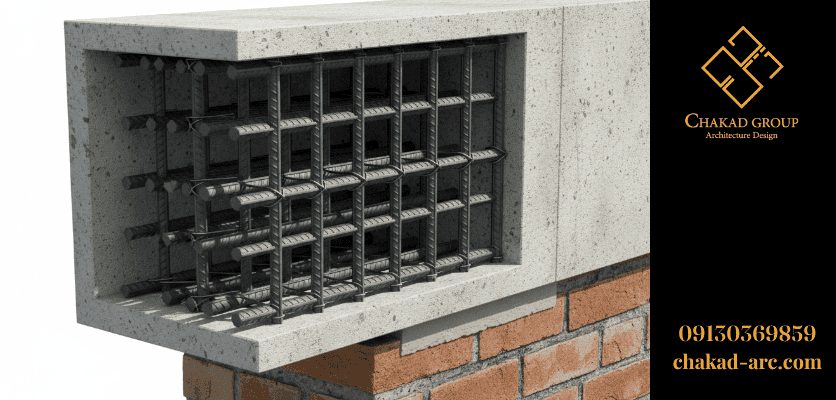

سازه 2 دیتیل اجرایی

نکته سوم، رعایت عرض استاندارد است که باید برابر با ضخامت دیوار باشد. اگر عرض نعل درگاه کمتر از دیوار باشد، گچ کاری دچار مشکل شده و دیوار چینی روی آن ناپایدار می شود. برای تیرآهن های تکی، جوش دادن ورق زیرین برای تامین عرض نشیمن الزامی است. فضای خالی بین تیرهای دوبل نیز باید با مصالح پر شود تا از لانه کردن حشرات جلوگیری گردد. رعایت تراز افقی دقیق در هنگام نصب از اهمیت بالایی برخوردار است. تیم chakad-arc بر نظارت مستمر مهندسان در این مرحله برای اطمینان از کیفیت اتصالات تاکید دارد.

ضوابط نعل درگاه چیست؟

مقررات ملی ساختمان ضوابط سخت گیرانه ای برای نعل درگاه تعیین کرده است. طول تکیه گاه تیر روی دیوار نباید کمتر از ۲۰ تا ۲۵ سانتی متر باشد. ارتفاع آن نیز نباید از ۱۵ سانتی متر کمتر باشد. برای دهانه های بزرگتر از ۲.۵ متر، استفاده از جداول معمولی ممنوع است و نیاز به محاسبات دقیق مهندسی دارد. این عضو باید برای تحمل بار متمرکز و گسترده طراحی شود. رعایت این ضوابط برای دریافت تاییدیه ناظر و پایان کار ساختمان الزامی است و تخطی از آن تخلف محسوب می شود.

در سازه های کلاف دار، اتصال نعل درگاه به کلاف قائم اجباری است تا رفتار لرزه ای یکپارچه ایجاد شود. استفاده از مصالح غیر استاندارد مانند چوب خام یا آهن ضایعاتی ممنوع است. طبق مبحث نهم برای تیرهای بتنی، پوشش بتن روی میلگرد باید حداقل ۲.۵ سانتی متر باشد تا از زنگ زدگی جلوگیری شود. بتن مصرفی باید عیار مناسب داشته و خوب ویبره شود. بازرسان نظام مهندسی بر جوشکاری صحیح و کیفیت اتصالات نظارت دارند. رعایت قانون در اجرای این بخش، ضامن ایمنی ساکنین و حفظ سرمایه کارفرما در درازمدت است.

هزینه و تعرفه اجرای نعل درگاه

برآورد “هزینه” اجرای نعل درگاه به قیمت روز مصالح به ویژه آهن آلات بستگی دارد. تیرهای فلزی به دلیل وزن بالا گران تر هستند اما سرعت نصب بالایی دارند که “هزینه” نیروی کار را کم می کند. انواع بتنی ارزان تر تمام می شوند اما زمان خشک شدن آنها باعث تاخیر در پروژه می شود. استفاده از قطعات پیش ساخته بتنی می تواند راهکاری برای کاهش “هزینه” و افزایش سرعت باشد. عوامل دیگری مانند “تعرفه” جوشکار، نصب در ارتفاع نیز بر قیمت نهایی تاثیر دارند. در پروژه های بازسازی، تعویض نعل درگاه بسیار پر “هزینه” و خطرناک است زیرا نیاز به شمع بندی سقف دارد. یک برآورد دقیق توسط تیم مهندسی چکاد می تواند بودجه را مدیریت کند.

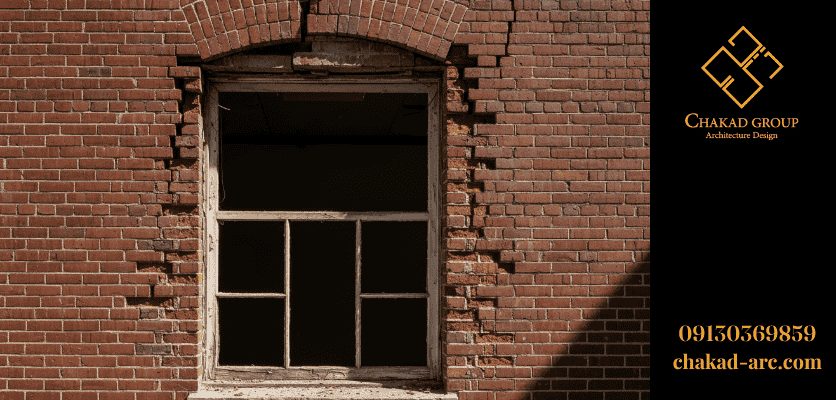

سازه 3 نمایی از شکست دیوار

نتیجه گیری

در نهایت، نعل درگاه قهرمان خاموش ساختمان است. این عضو کوچک، بارهای سنگینی را تحمل می کند تا ما در امنیت باشیم. از تیرآهن های دوبل گرفته تا بتن های مسلح، هر کدام کاربرد خاصی دارند. اجرای صحیح، رعایت طول گیرداری و عایق بندی، کلید موفقیت است. “نعل درگاه پنجره” نقش مهمی در زیبایی و کارایی نما دارد. نادیده گرفتن ضوابط فنی این عضو، خطرات جانی و مالی به همراه دارد. مهندسان و سازندگان باید با دقت وسواس گونه ای این بخش را اجرا کنند. یک تیر سردر اصولی، ضامن دیواری بدون ترک و پنجره ای تراز است. ایمنی ساختمان از همین جزئیات کوچک شروع می شود.

سوالات متداول

۱. حداقل طول گیرداری نعل درگاه روی دیوار چقدر باید باشد؟
طبق استاندارد، نعل درگاه باید از هر طرف حداقل ۲۰ تا ۲۵ سانتی متر روی دیوار سالم قرار بگیرد. این مقدار برای دهانه های بزرگتر باید بیشتر شود تا فشار وارده باعث خرد شدن مصالح زیرین نشود و انتقال بار به درستی صورت گیرد.

۲. آیا می توان از قوطی پروفیل توخالی به عنوان نعل درگاه استفاده کرد؟
معمولاً خیر. قوطی های پروفیل توخالی مقاومت خمشی کمتری نسبت به تیرآهن (I-beam) دارند. مگر اینکه توسط مهندس محاسب برای دهانه های بسیار کوچک تایید شده باشند. برای دهانه های معمولی و بزرگ، استفاده از تیرآهن برای نعل درگاه الزامی است.

۳. برای جلوگیری از زنگ زدن نعل درگاه فلزی چه باید کرد؟
تمام سطح نعل درگاه فلزی باید قبل از نصب کاملاً زنگ زدایی شود. سپس باید با دو لایه ضد زنگ مرغوب پوشش داده شود. در مناطق بسیار مرطوب، استفاده از پوشش های اپوکسی یا قیری نیز توصیه می شود تا از خوردگی در طول زمان جلوگیری شود.
